Разработка интерфейса для Primo RPA AI Server

Обзор

Продукт AI Server разворачивается на внутренних серверах клиентов. Он позволяет использовать нейросети во внутреннем контуре компании и настраивается через веб-интерфейс.

Меня пригласили на проект как UX/UI-дизайнера. Продукт был в активной стадии тестирования; по обратной связи от клиентов стало ясно, что настройка слишком сложна: с ней справляются только эксперты и команда внедрения Primo RPA. Сложная настройка снижала привлекательность продукта и тормозила масштабирование.

Передо мной стояла задача упростить настройку и снизить порог входа, разгрузить техподдержку и отдел внедрения — чтобы клиенты могли самостоятельно настраивать сервис под свои задачи.

Ниже — погружение в продукт, примеры выполненных задач и паттерны интерфейса.

Погружение

Работу начал со знакомства с командой: кто за продукт, кто за внедрение, как всё устроено сейчас. Пообщался с экспертами по настройке, разделил ключевые и вспомогательные сценарии, собрал визуализацию поведения пользователя. Плотно работал с разработкой и искал, где интерфейс можно упростить и ускорить настройку.

Продукт уже использовали клиенты, поэтому нельзя было остановить разработку и пересобрать интерфейс целиком. Пришлось решать, в каком порядке и какие части трогать в редизайне. Самые крупные изменения встраивал в текущий план разработки, без отрыва от релизов.

Прорабатывать изменения в интерфейсе нужно было с учётом используемого фреймворка. На тот момент это был Ant Design под React со стилизацией под Hope UI.

Новые компоненты приходилось придумывать только в крайних случаях, в приоритете было переиспользовать уже существующую библиотеку. По итоговым экранам это видно: интерфейс в основном собран из готовых блоков, а не с нуля.

Выполненные задачи

Фрагменты интерфейса, которые я переработал или собрал почти с нуля. Ниже — отдельные задачи из проекта, которые хотелось показать в портфолио, а не обзор всего продукта.

Главная навигация сервиса

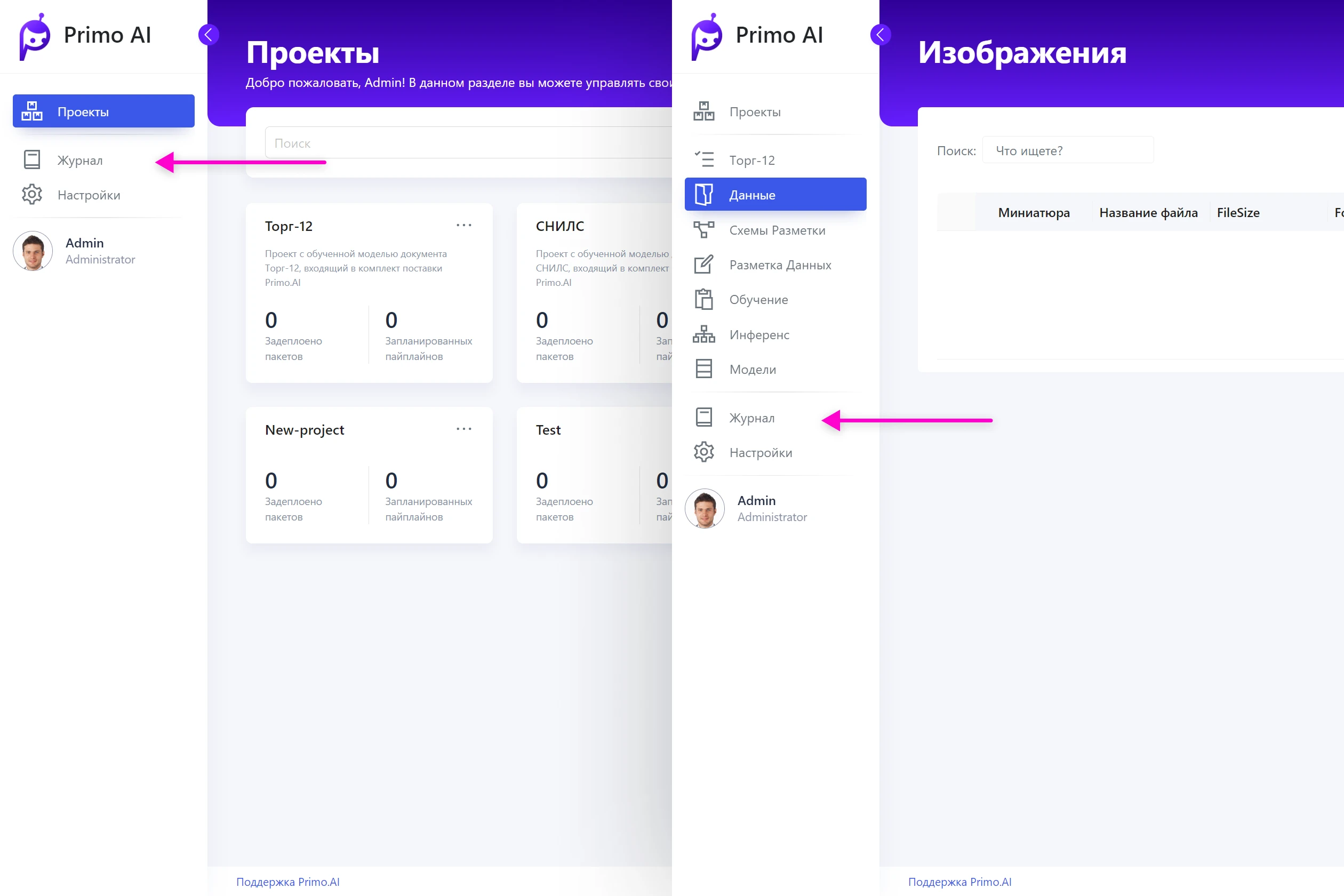

В сервисе стояла привычная для админок схема: слева боковое меню, справа контент. На скриншоте видно, что такая структура страницы неэффективно использовала доступное рабочее пространство на экране. Если открыть проект, слева окажется навигация по разделам проекта — вперемешку с главной, и это путает пользователя. Эту ситуацию нужно было исправить.

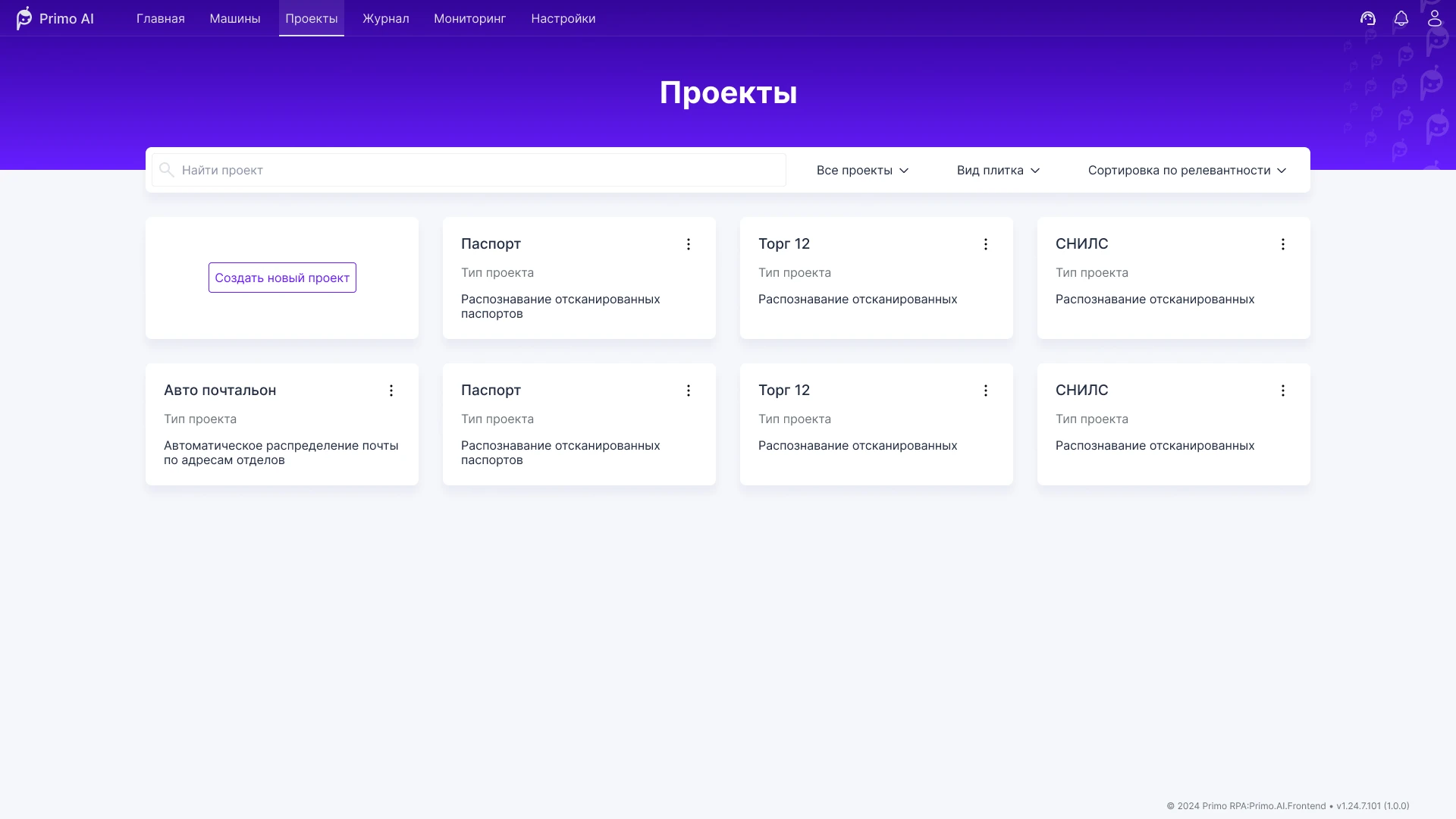

Обновлённая навигация стала компактной и всё так же привычна большинству пользователей. Для контентной части пространства стало значительно больше. Как будет видно дальше, у проектов внутри появится отдельная навигация, которая не будет перекрывать главную. При этом улучшилась эстетическая составляющая дизайна сервиса.

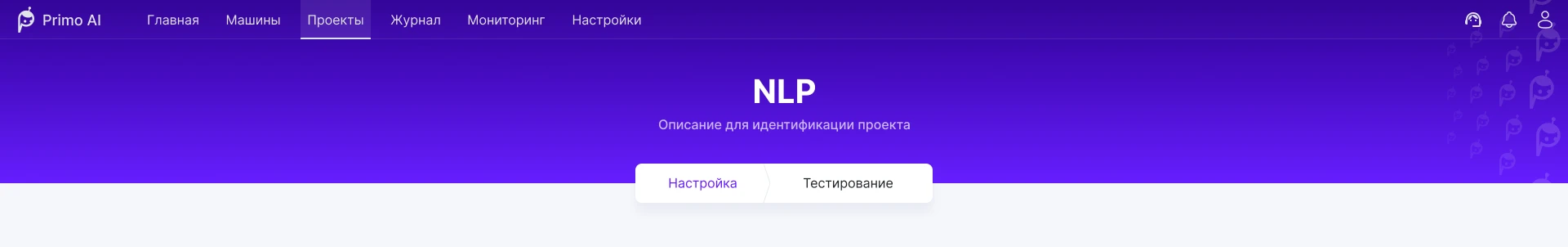

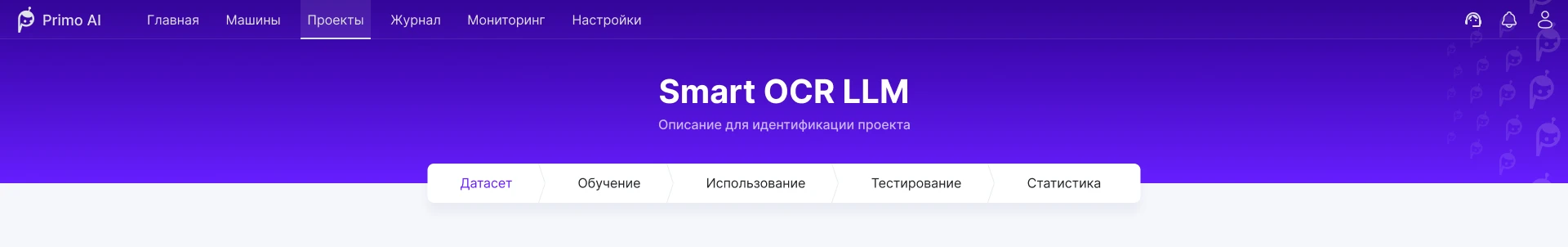

Навигация внутри конкретного проекта

У пользователя остаётся доступ и к навигации внутри проекта, и к главной навигации сервиса. Разные типы проекта содержат разное количество пунктов, и такое решение позволяет удачно их разместить.

Отдельно отмечу идею с формой пунктов навигации. По виду она мягко подсказывает, что настройку удобнее проходить по шагам, но разделы по-прежнему работают как обычные табы: можно переключаться в любом порядке.

Редактор разметки датасета

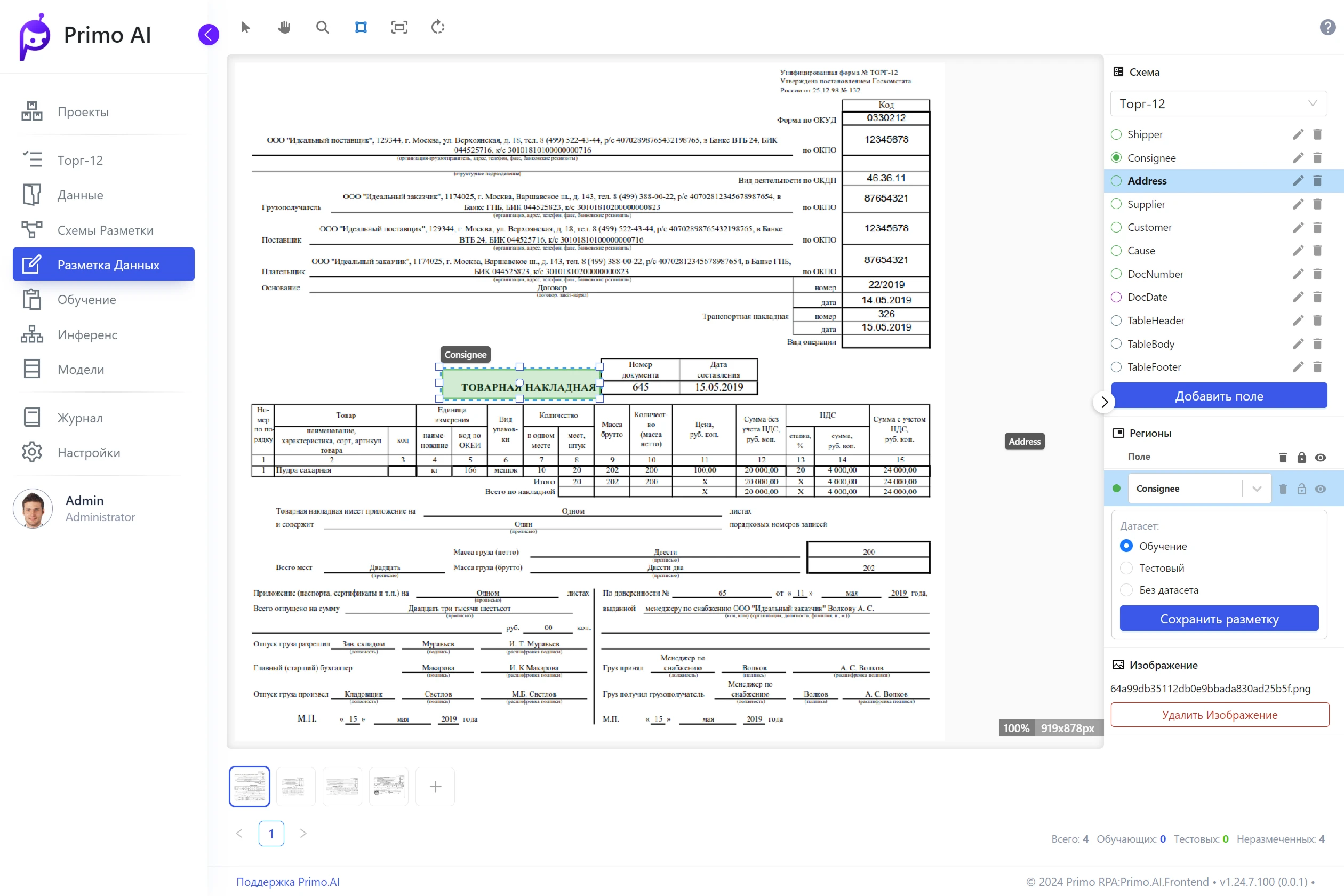

На этом экране проводят больше всего времени. Разметка полей на сотнях изображений — монотонная работа, но от неё зависит, насколько качественными будут данные для обучения модели. Прежний редактор сильно выбивался из общего стиля сервиса: выглядел перегруженно и местами сбивал с толку, особенно в работе с полями.

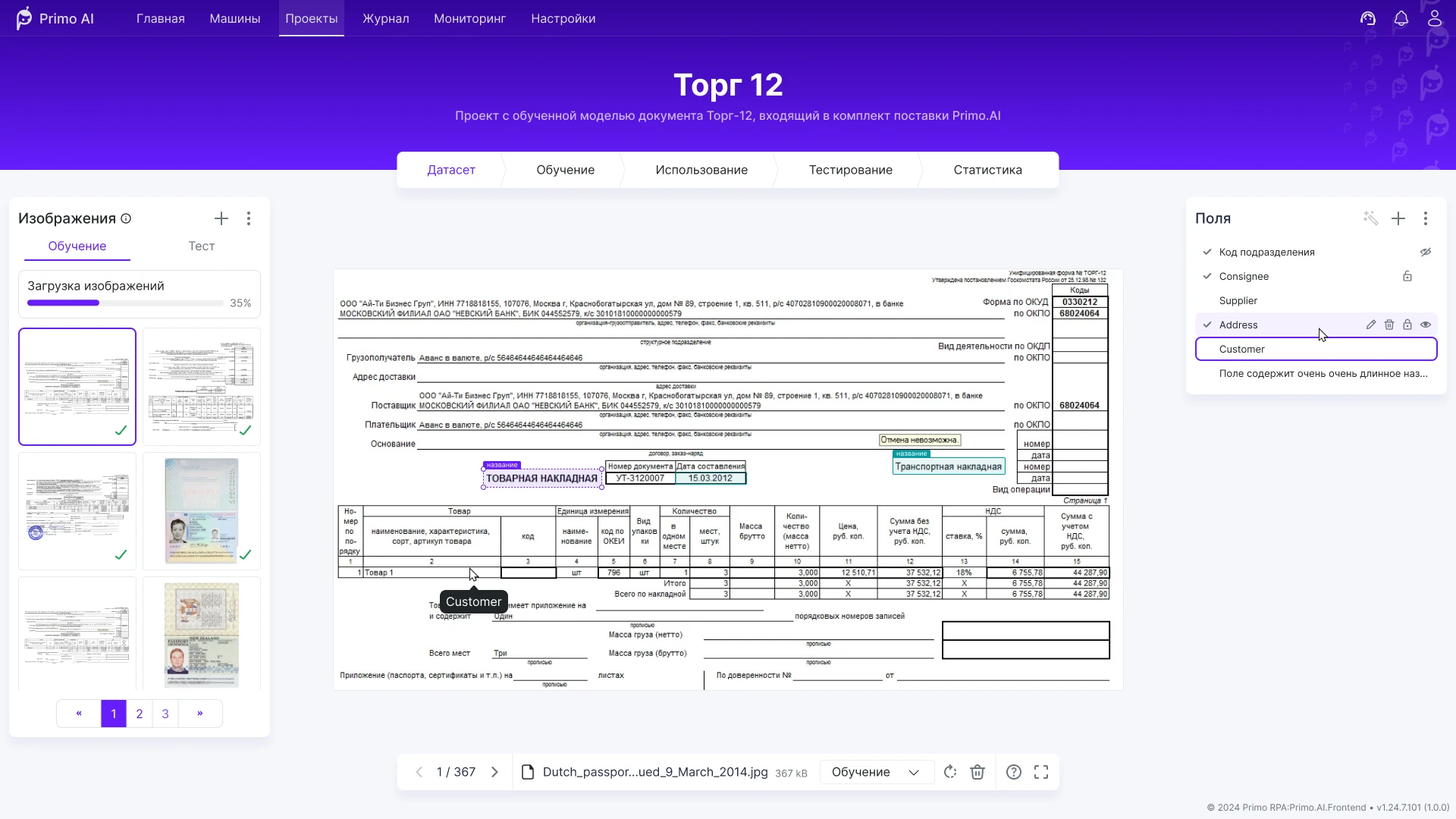

Я разобрал редактор на микросценарии, выстроил их по приоритету и связке между собой. С командой обсудили, как сделать поведение пользователя плавнее и понятнее. В новой структуре страницы заложил место под новый функционал и те же паттерны, что в остальном сервисе. Дизайн редактора привёл к общей стилистике.

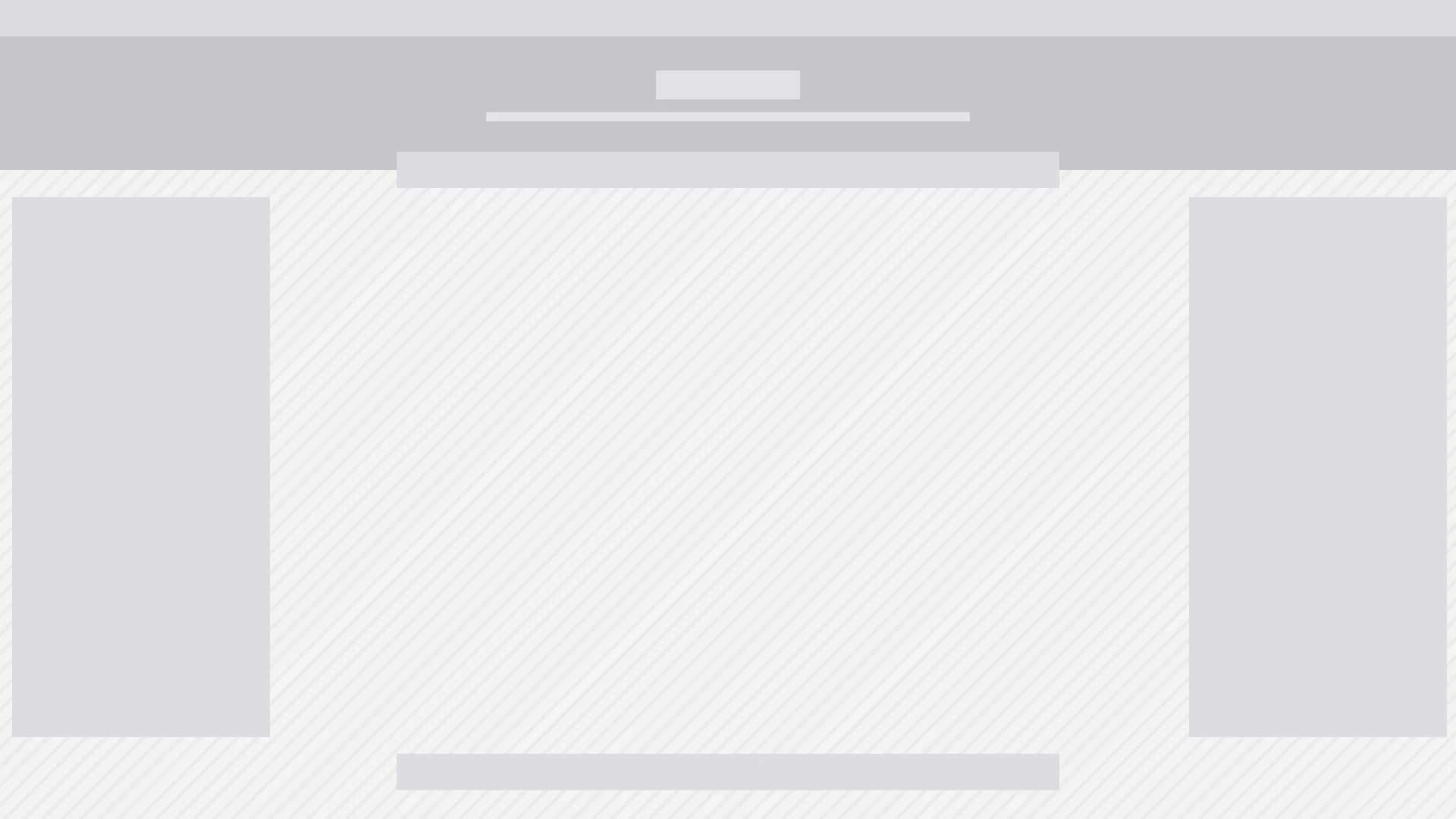

На схематическом наброске видно, что страница стала симметричной: почти всё пространство уходит на размечаемое изображение. Действия сгруппированы по панелям — нужную функцию проще найти.

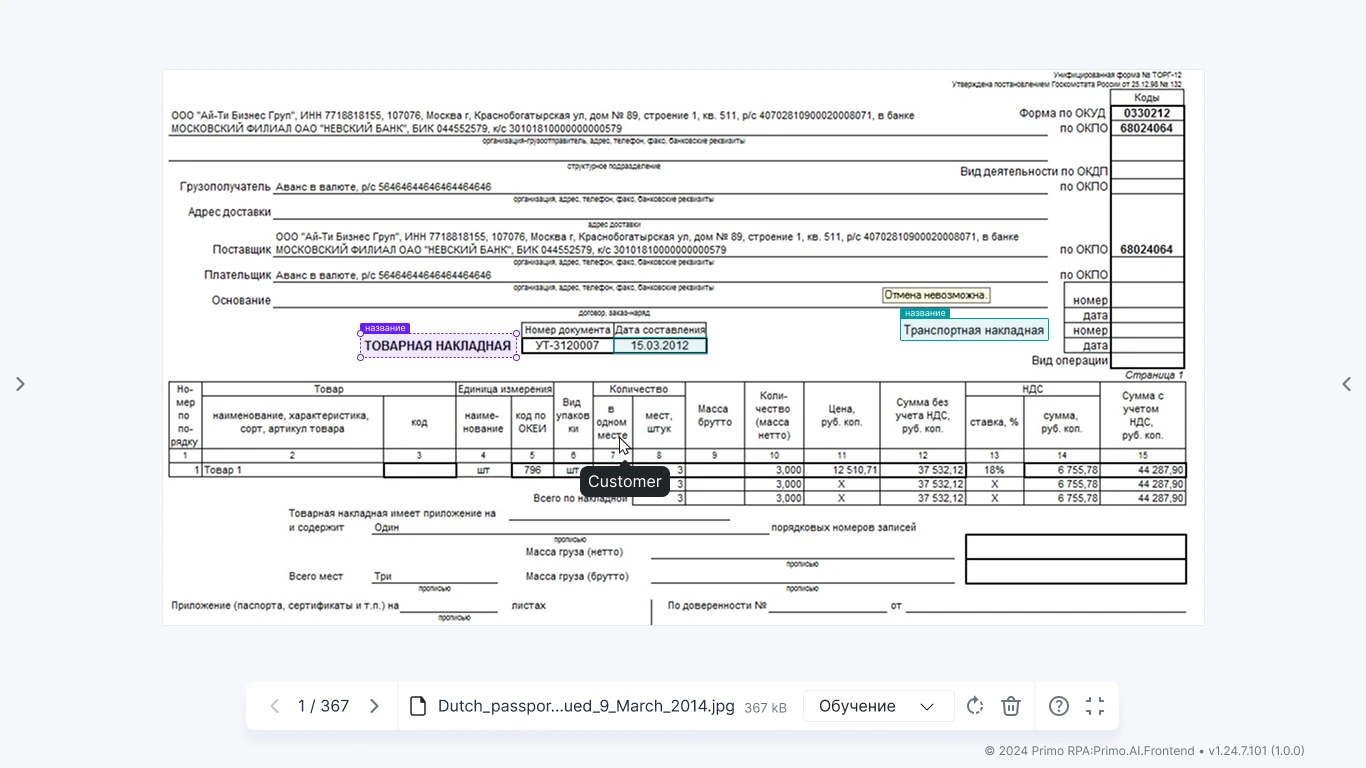

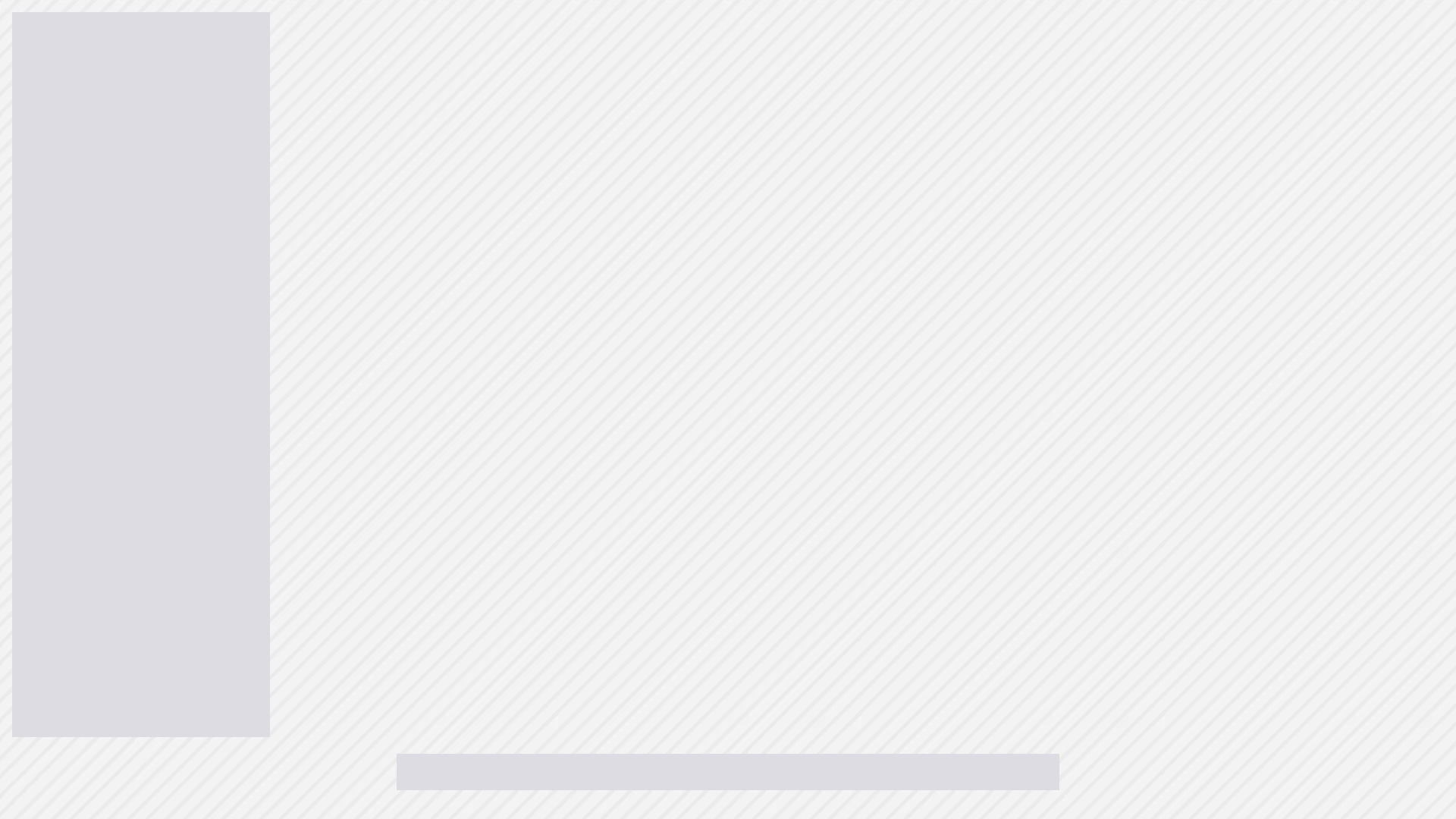

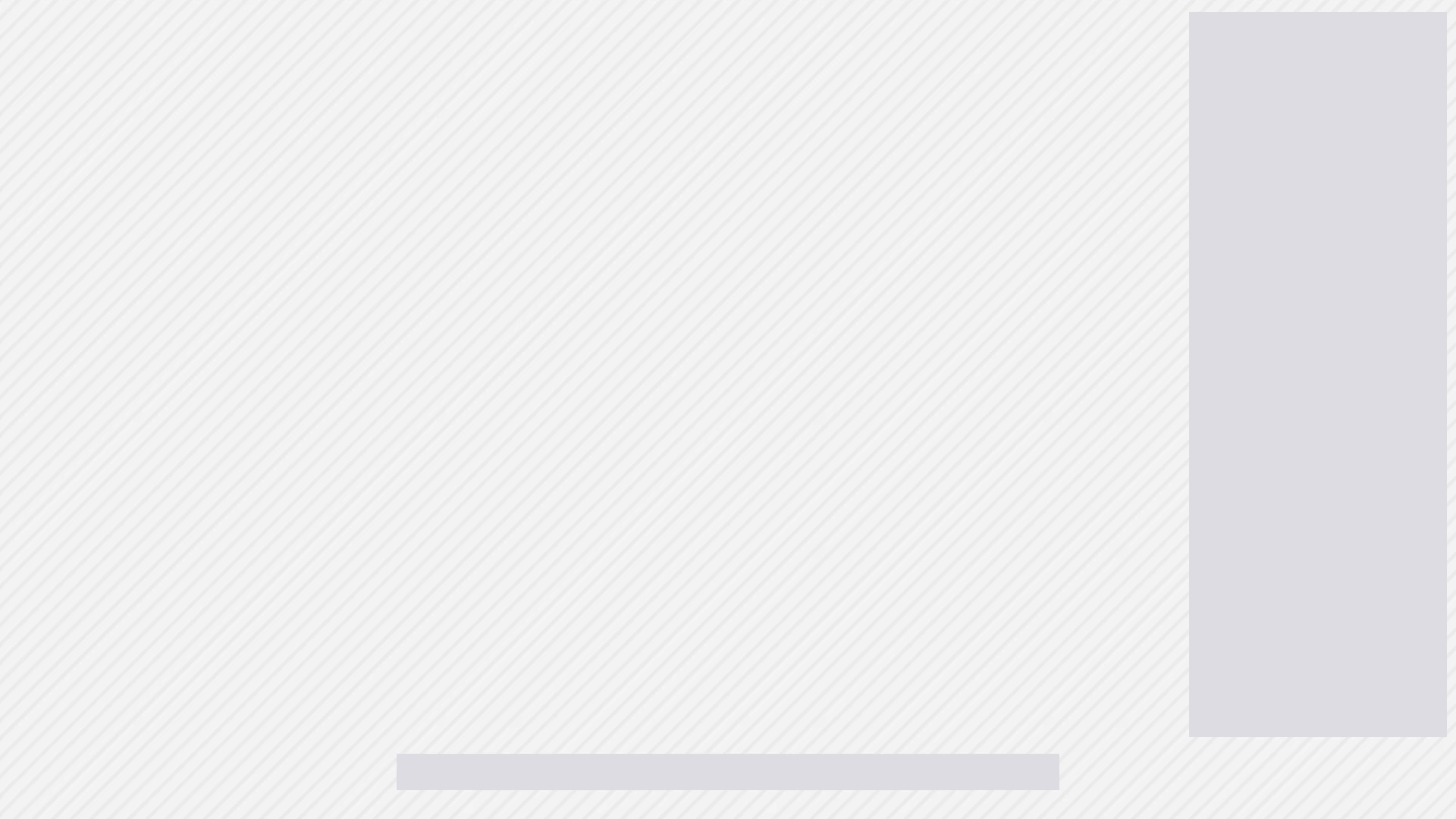

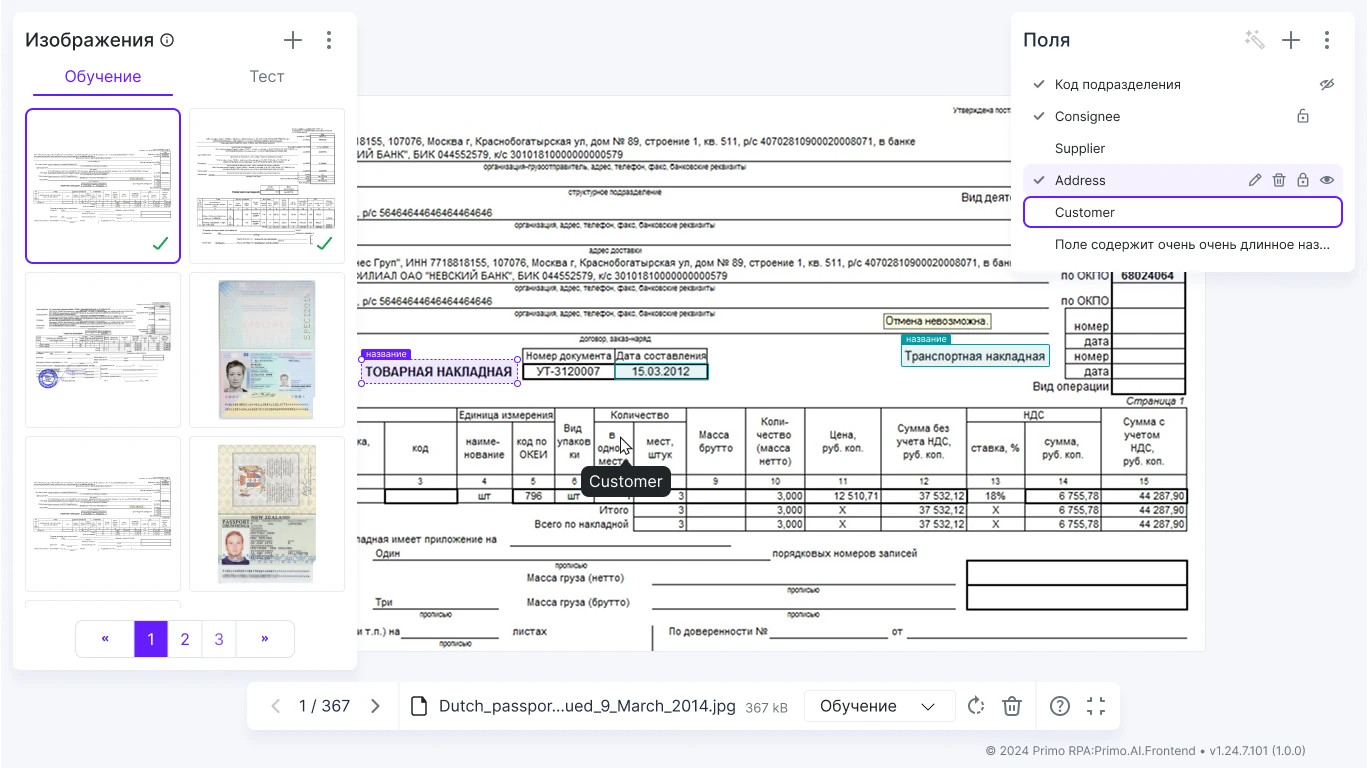

Добавил режим «Во весь экран». Продвинутые пользователи обычно прячут лишние панели и работают с разметкой через горячие клавиши и нижнюю панель. Боковые панели можно свернуть, когда нужно больше места под изображение — на небольших мониторах это особенно имеет значение.

Нижняя панель позволяет переключаться между изображениями и выполнять быстрые действия.

Карточки настройки обучения модели

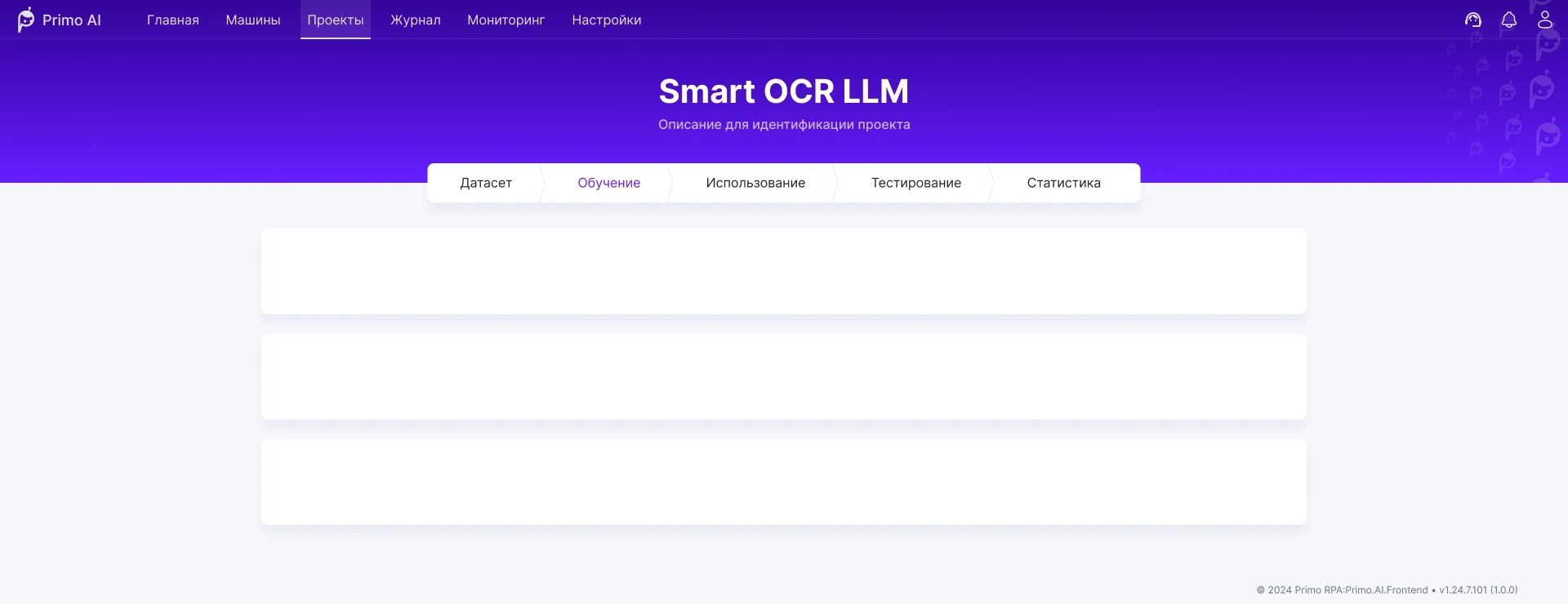

После разметки датасета модель можно дообучить (fine-tuning). Мы с командой, как обычно, разобрали все действия пользователя для этой задачи. Сделали несколько вариантов компоновки этой страницы; самым удачным оказался вариант с лентой из карточек.

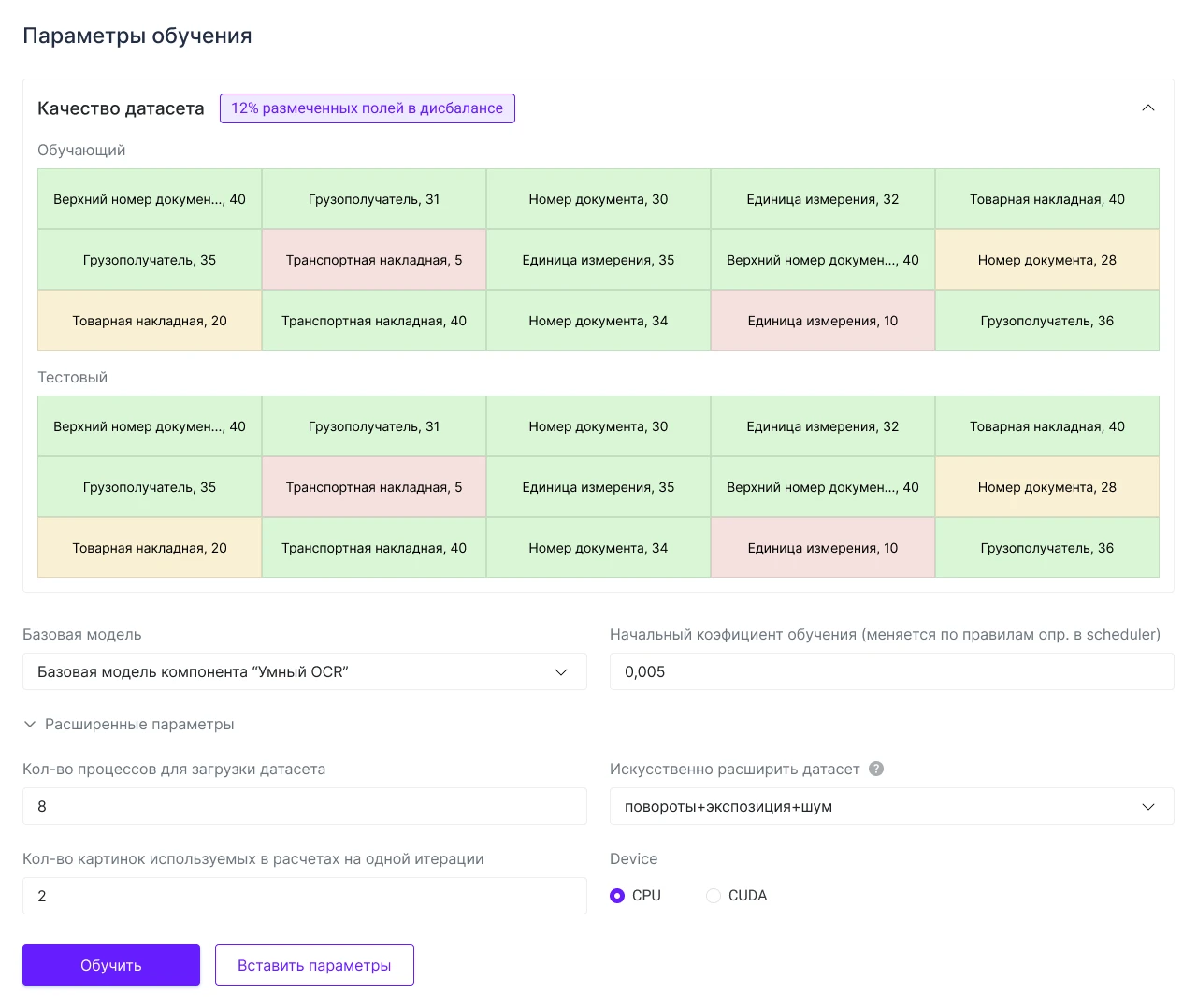

В начале ленты у пользователя карточка с настройкой обучения: через неё видно результат разметки активного датасета, задают параметры и запускают fine-tuning.

В карточке отдельный блок с оценкой качества разметки датасета и блок с параметрами перед запуском обучения.

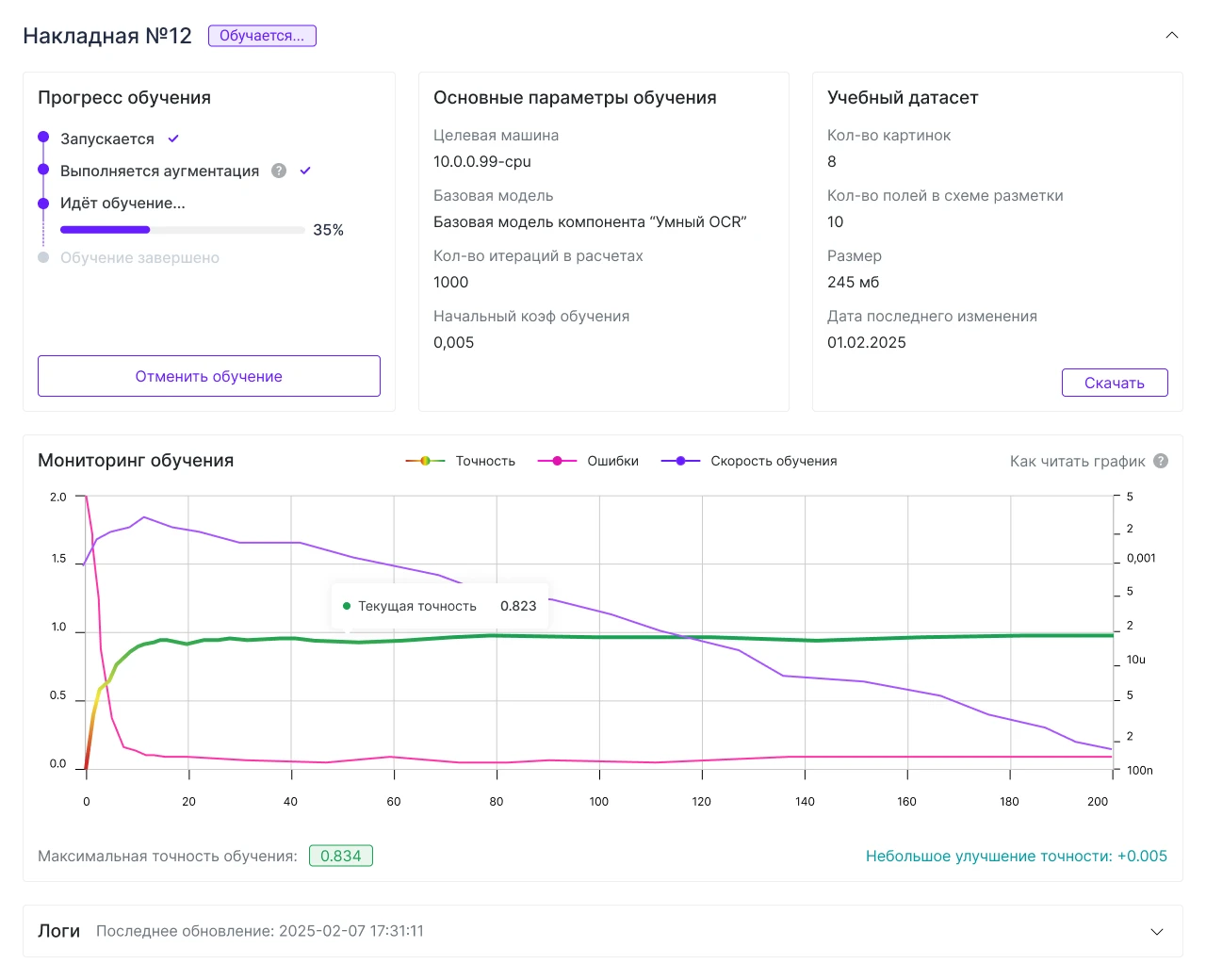

Под каждый запущенный процесс ниже появится отдельная карточка. Можно завести несколько процессов с разными параметрами и потом сравнить, какая конфигурация сработала лучше.

Внутри карточки информация и действия разнесены по логическим блокам. Мы рассматривали разные варианты компоновки и в итоге зафиксировали схему, которая оказалась удобнее остальных.

Карточки могут быть свёрнуты. Для удобства в шапку вынесены название и статус.

После проработки этих карточек появились паттерны, которые потом использовались в других разделах продукта. Так проще держать интерфейс в едином стиле.

Настройка параметров полей

На одной из страниц раздела проекта нужно было дать возможность настроить уникальные параметры полей для датасета. Редактору требовалась большая область под изображение (скан документа), могло быть десятки полей, у каждого — свои зависимые параметры и типы.

На видео — работа прототипа готового решения.

Интерфейс получился компактным и лаконичным. Механика не считывается с первого взгляда, но после короткого обучения пользователю в нём комфортно.

Редактор для меня оказался интересной и сложной задачей: было много черновиков и вариантов поведения. В финале остался вариант, который закрывал все требования, которые мы с командой сформулировали.

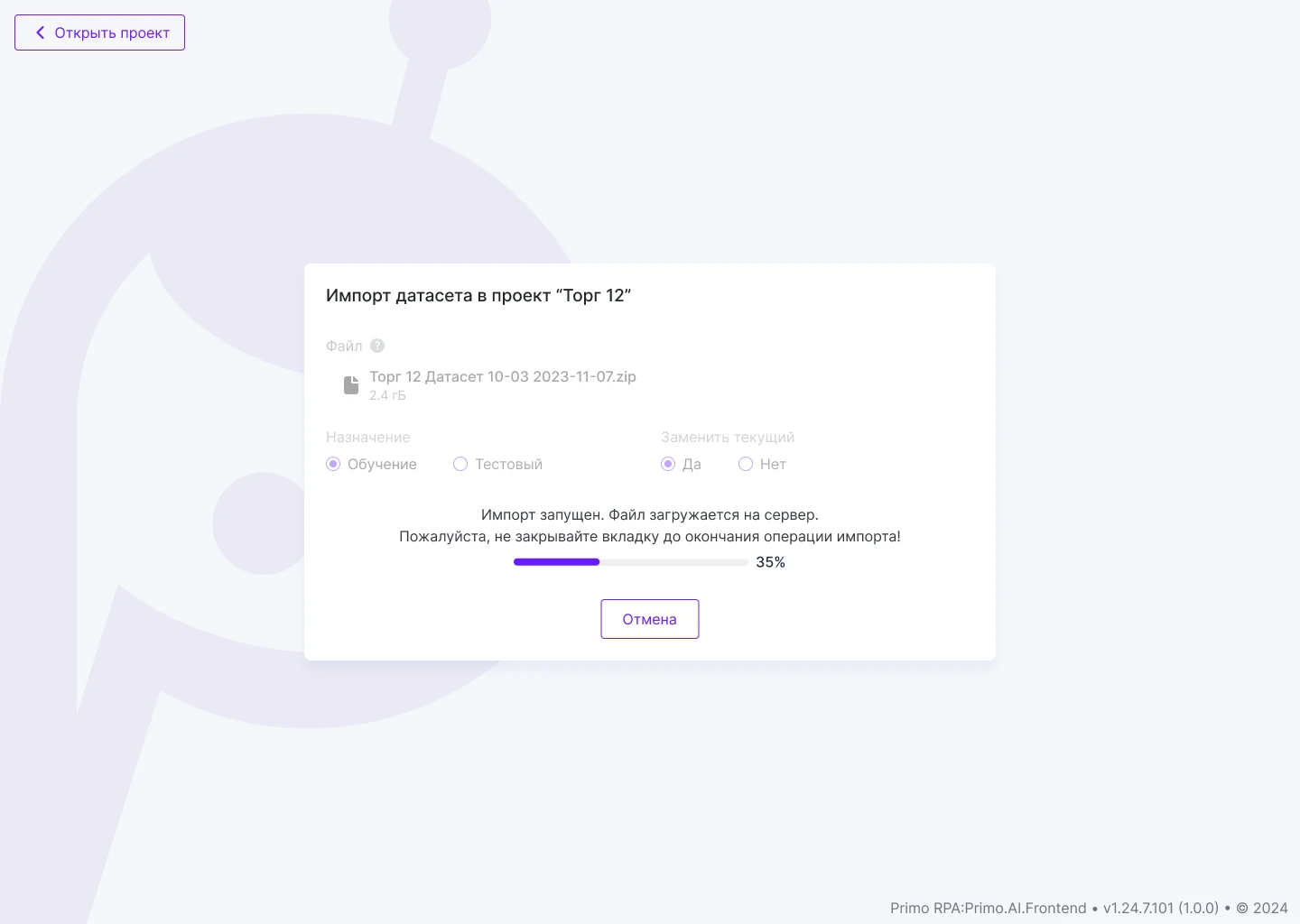

Модальные окна на отдельном экране

В сервисе часть задач нужно выполнять параллельно с остальной работой. Для таких сценариев сделали так: модальное окно открывается на отдельной странице.

На странице проекта отображается заглушка: процесс идёт, рядом кнопка перехода к нему.

Такие заглушки есть в нескольких разделах проекта — в зависимости от того, можно ли с ним работать, пока задача активна.

Такой вариант оказался технически проще, чем точечно блокировать кнопки на отдельных страницах.

Передача в разработку

Раз в неделю команда собиралась на обсуждение дизайна. Созвоны были длительными, но продуктивными. На неделю формировали список задач для дизайна, приоритеты и сроки подстраивали под планы релизов.

Я делал дизайн в Figma, в разработку передавал ссылки на готовые юзерфлоу. Отдельную дизайн-систему или UI-kit не заводили: в продукте уже был готовый фреймворк.

Время от времени созванивался с верстальщиком тет-а-тет, если нужно уточнить детали по макетам или объяснить поведение интерфейса. После вёрстки давал фидбэк на правки, чтобы результат не отличался от задуманного поведения и вида интерфейса.

Смена дизайнера

Проект вёл параллельно с другими, нагрузку приходилось распределять. В компанию наняли нового дизайнера — моя задача была ввести её в курс дела и курировать результат по задачам. После адаптации работа над проектом полностью перешла под её ответственность.

Итог

Интерфейс Primo RPA AI Server стал выглядеть консистентно. С ним могут работать пользователи, которые ещё не эксперты в области ИИ. Для будущих изменений в интерфейсе заложена возможность наращивать функционал без больших переделок.
